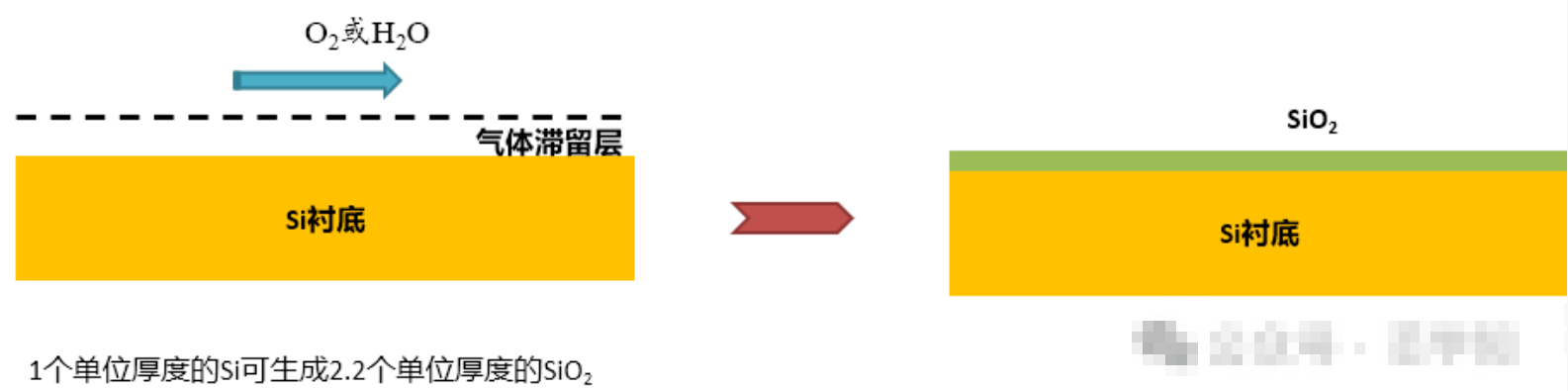

在 MEMS（微机电系统）工艺中，热氧化（在高温下使硅片表面生长一层二氧化硅）是一项基础且关键的工艺。干氧氧化、湿氧氧化和干湿氧氧化是三种主要的热氧化方法，它们的核心区别在于氧化剂环境。

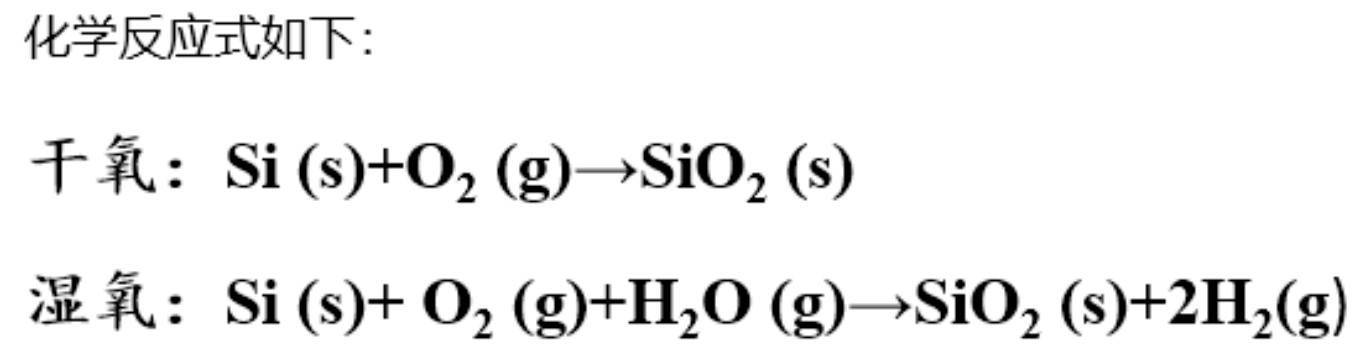

干氧氧化是在高温（通常900°C-1200°C）下，将干燥纯净的氧气通入氧化炉管，与硅表面反应生成二氧化硅。薄层优势，可以沉积10nm–150nm的高精度薄层（±1nm级控制），但生长速率极慢（900°C时约0.01μm/h），厚度＞0.5μm实际不可行（需数十小时，热预算过高）。
湿氧氧化是将高纯水蒸气（通常由氧气鼓泡通过高纯水并加热产生，或直接通入氢气与氧气在炉口燃烧生成）通入氧化炉管。水分子与硅反应生成二氧化硅。厚层优势，速率是干氧的5–10倍（1000°C时约0.1–0.2μm/h），可高效生长0.5–2μm的厚氧化层。但是速率过快导致薄层（<100nm）控制困难（±10nm级波动），且界面粗糙。
干湿氧氧化结合了干氧和湿氧。最常见的是“干氧-湿氧-干氧”三步法：
初始干氧阶段： 通入纯氧。在硅表面形成一层薄而致密、高质量、界面特性好的 SiO₂底层。湿氧阶段： 通入水蒸气。利用湿氧的高速率在已形成的致密底层上快速生长较厚的SiO₂主体层。最终干氧阶段： 再次通入纯氧。主要目的是“修复”湿氧阶段形成的氧化层表面，使其更致密，改善表面质量，减少悬挂键，降低界面态密度。最适用于 100nm–1μm的中等厚度层。速率介于干氧和湿氧之间（例如1μm层需4–8小时，纯湿氧约2–4小时，纯干氧需>100小时）。
在MEMS中的关键考量：
牺牲层：湿氧因其高速率是生长厚牺牲层（用于释放悬臂梁、梳齿等可动结构）的首选。
结构层/绝缘层：如果氧化硅本身作为结构的一部分（如梁、膜）或关键绝缘层，其机械应力、均匀性、电学性能和长期稳定性就变得非常重要。干氧或干湿氧通常更受青睐，尤其是对薄层或关键区域。
硬掩蔽层：对于不关键的大面积厚氧化层（如某些掩蔽层），湿氧因其速度快、成本低而具有优势。
免责声明：本文系网络转载或改编，版权归原作者所有。但因转载众多，无法确认真正原始作者，故标明转载来源。如涉及版权等问题，请与我们联系删除！本文内容为原作者观点，并不代表本网站赞同其观点和对真实性负责。
分享
